ゲームボーイアドバンスの電源スイッチを交換する方法

中古で買ったゲームボーイアドバンスがメインスイッチの接点不良だったので、スイッチ交換することにしました。
手順を載せますので、ご参考にしてみてください。

GBAの電源スイッチ交換に必要な部品と道具

ゲームボーイアドバンスのメインスイッチ交換に必要な部品と道具は下記の通りです。

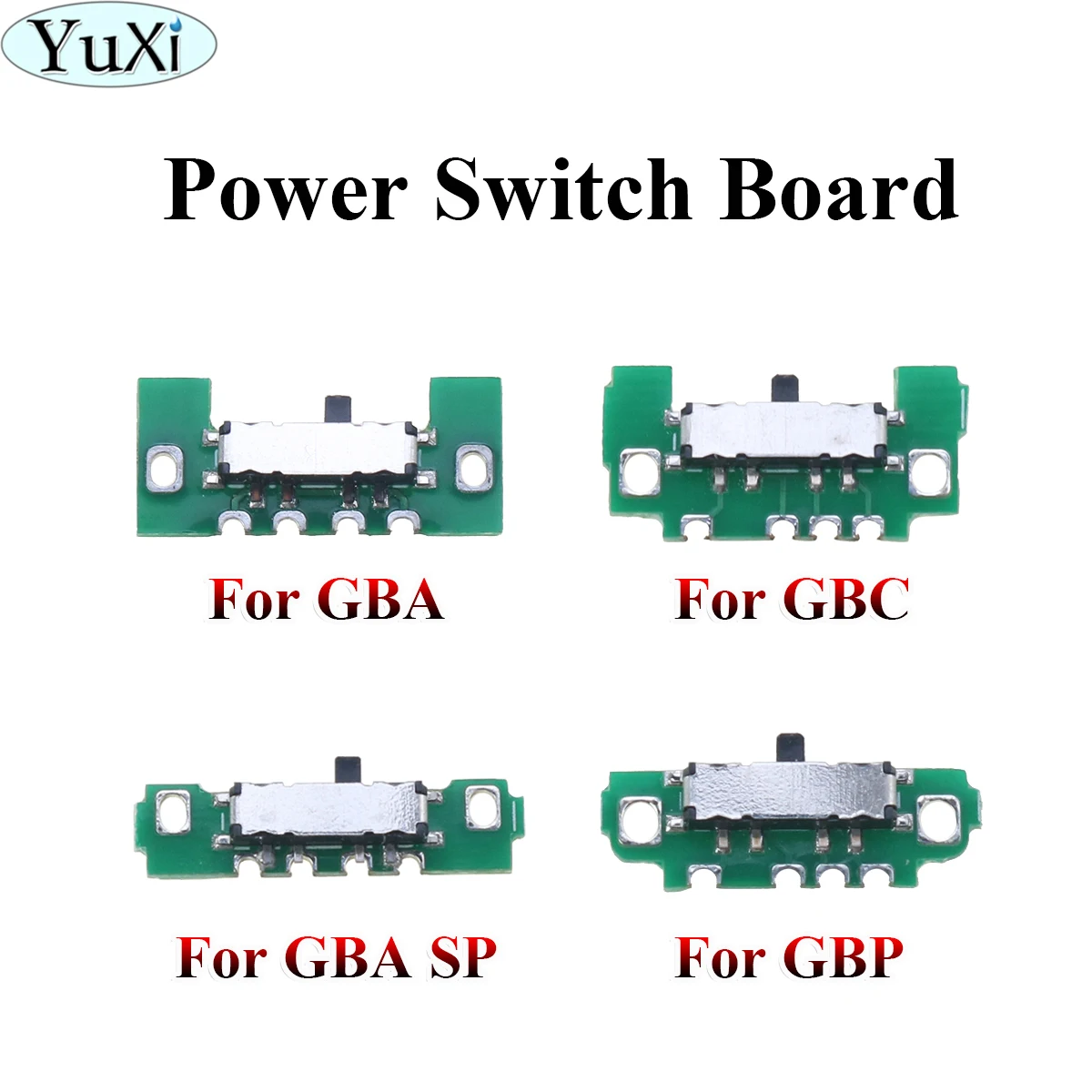

交換用の電源スイッチ > AliExpressなどで手に入ります。↓

64.0¥ 10% OFF|Yuxi ゲームボーイ用の1つの電源スイッチ,事前にスカップトップボタン,電源ボード修理部品,gbc gbk gba用| | - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

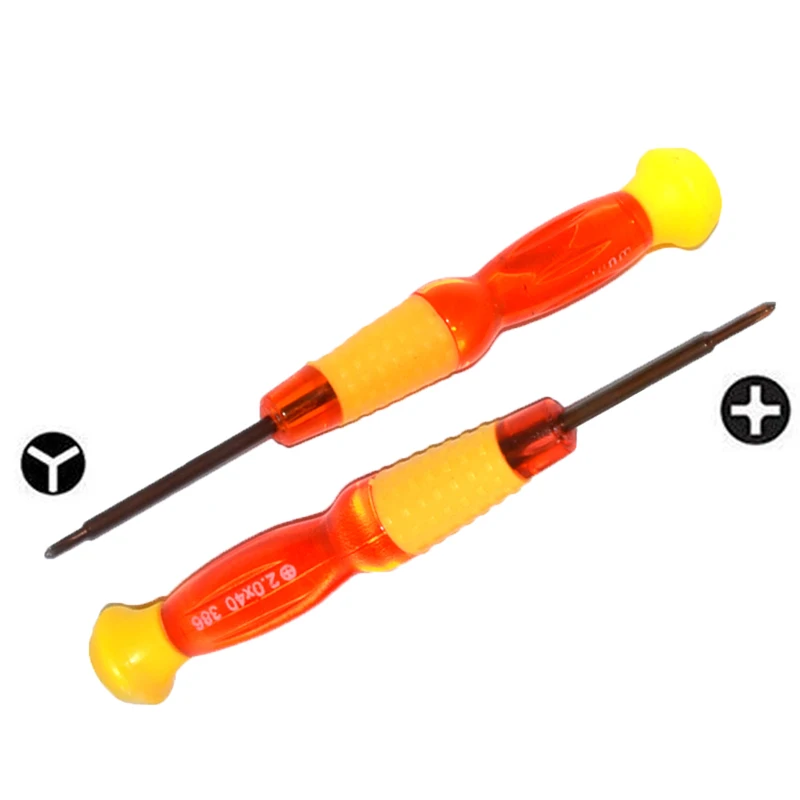

Y字のドライバー > こちらもAliExpressで手に入ります。

40.0¥ 5% OFF|ガンガー カートリッジ用の高品質三角2.0,3ds lite用のドライバードライバー|交換部品 & アクセサリー| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

Amazonでお求めになる場合はこちら > Nintendo Switch用 ツールキット Y字ドライバー

その他に一般的なハンダ付の道具(Amazonリンク>ハンダごてはんだすずメッキ線ハンダ吸い取り線コテ台など)

と、Amazonリンク>0.5mm厚プラバン(何かの端切れで十分です)

では、手順に移ります。

GBAの電源スイッチを交換する手順

では、手順です。が、この記事を参考にして作業される場合、あくまで自己責任でお願いします。

GBAの電源スイッチを交換する手順① 裏蓋を開ける

裏蓋の6箇所のYネジと電池ボックス部分の+ネジを外し、裏蓋を外します。

GBAの電源スイッチを交換する手順② 液晶モニタのケーブルを外す

基板上部にある液晶モニタのフレキシブルケーブルを外します。

外し方は、左右のピンを上に押し上げた後で、ケーブルを静かに抜いてください。
下の写真はピンを押し上げた状態です。

ゲームボーイアドバンス 液晶モニタの外し方
ゲームボーイアドバンス 液晶モニタの外し方

GBAの電源スイッチを交換する手順③ メイン基板を外す

メイン基板を取り付けているネジ2箇所もしくは3箇所を外し、メイン基板を取り出します。

ゲームボーイアドバンス メイン基板の外し方
ゲームボーイアドバンス メイン基板の外し方

GBAの電源スイッチを交換する手順④ 電源スイッチを外す

電源スイッチを外すため、鈴メッキ線をコの字形に折り曲げた治具を作ります。

治具をメインスイッチのハンダ付してある箇所(左右1箇所ずつと上4箇所)に重ねます。

はんだを盛ります。この時下の写真のようにR13を巻き込まないように注意してください。
(R13が一緒に取れてしまっても動作に実害は無いようなのですが、念の為)

※2022/11/01追記
ハンドルネーム・妖怪さんより、「R13は1608size 150Ω」という神情報をいただきました!
もし外してしまって、気になる場合は別途取り寄せてください。
(ただ、1608って結構小さいんですよね。私はペーストフラックスとデジタル顕微鏡が必須です ^_^;)

R13抵抗の1608サイズの見本。赤枠ご参照です。

ハンダゴテで治具を熱しながら電源スイッチを下に押し出すように力をかけると、電源スイッチはポイッと外れます。

電源スイッチが外れたら、ハンダ吸い取り線と無水エタノールで掃除しましょう。

下の写真はハンダ吸い取り線と無水エタノールで掃除した後です。
この後、交換用のスイッチを取り付けるために、ハンダ面が平らになっている必要があります。

交換用のメインスイッチをハンダ付します。
この時、上4つのハンダ箇所はメイン基板をコテ先で温めてからハンダを流すようにしないと接点不良になりやすいので注意です。

それと、取り付け位置はなるべく上かつ右側にした方が良いようです。
(スイッチ基板が下にはみ出てしまった場合は、スイッチの干渉するところのプラスチックを少し削れば大丈夫です。スイッチが左に寄ってしまった場合はうまく電源を入れられませんので、やり直しです。)

スイッチのプラスチック部分に0.5mmのプラ板を貼り付けます。(下の写真の白い部分)

この加工をすると、電源スイッチを交換したのに電源が入らないとか、電源が入りにくい不具合を防ぐことができます。

後は、メイン基板を液晶画面とつなぎ、元通りにメイン基板と裏蓋をネジで止めれば完成です。

GBAの電源スイッチを交換する方法 まとめ

いかがだったでしょうか。
少し難易度は高めですが、不幸にも愛機のゲームボーイアドバンスの電源が入らなくなってしまった場合は上記試してみてください。

なお、数回に1度でも電源が入る場合は、接点復活剤(Amazonリンク>KURE(呉工業) 2-26 (180ml))をメインスイッチのスライド部分の隙間から中にスプレーして数回スライドすることで直ることもあります。

ご自分のゲームボーイアドバンスの状態で、接点復活剤・スイッチ交換のどちらが必要か判断の上、試してみてください。

それでは〜。
